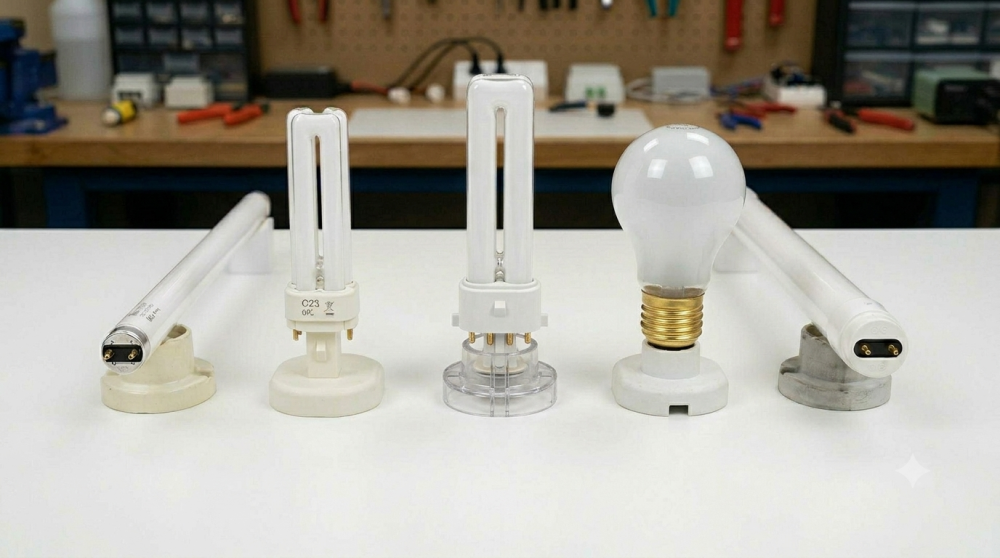

Typy pätíc výbojok a žiariviek: Ako sa vyznať v označeniach G5, G23 a ďalších?

Pri výbere žiarivky, výbojky alebo svetelného zdroja je jedným z najdôležitejších parametrov správny typ pätice. Nesprávna pätica znamená, že zdroj nebude kompatibilný so svietidlom, predradníkom alebo elektroinštaláciou.

Mnohí používatelia sa najčastejšie stretávajú s otázkou:

• ktoré typy pätíc sa používajú pri výbojkách,
• ako správne vybrať kompatibilný svetelný zdroj.

V tomto článku si vysvetlíme:

• najbežnejšie typy pätíc žiaroviek,
• pätice výbojok a žiariviek,
• ich použitie,
• a rozdiely medzi jednotlivými systémami.

Čo je pätica žiarovky alebo výbojky?

Pätica je spodná časť svetelného zdroja, ktorá zabezpečuje:

• elektrické pripojenie,
• mechanické uchytenie,
• kompatibilitu so svietidlom.

Každý typ svetelného zdroja používa konkrétny štandard pätice.

Pri profesionálnych výbojkách a technických svetelných zdrojoch je správny výber pätice mimoriadne dôležitý.

Najbežnejšie typy pätíc

Klasické skrutkovacie pätice (Edisonove závity)

E27

Klasický veľký závit s priemerom 27 mm, ktorý z domácností pozná snáď každý. Okrem bežných LED žiaroviek sa s ním veľmi často stretávame aj pri menších priemyselných metalhalogenidových výbojkách. Výmena svetelného zdroja je maximálne jednoduchá – stačí ho starým známym spôsobom naskrutkovať do objímky.

E40

Veľká priemyselná pätica E40 je väčšia verzia E27 určená pre výkonné svetelné zdroje.

Kolíkové pätice pre lineárne žiarivky (trubice)

G5

Táto pätica je určená pre tenšie lineárne žiarivky typu T5 s priemerom trubice 16 mm. Vzdialenosť medzi dvoma napájacími kolíkmi je presne 5 mm. Často sa s ňou stretávame v moderných kancelárskych svietidlách, akváriovom osvetlení alebo germicídnych UV-C lampách.

G13

Absolútna priemyselná klasika medzi žiarivkovými trubicami, známa ako typ T8 (priemer trubice 26 mm). Kolíky sú od seba vzdialené 13 mm a nájdeme ju v starších aj novších priemyselných, školských či kuchynských svietidlách. Trubica sa do svietidla zasunie a pootočením o 90 stupňov sa bezpečne zaistí.

Nástrčné pätice pre kompaktné (úsporné) žiarivky

G23

Typická dvojkolíková (2-pin) pätica s plastovým štvorcovým výstupkom, v ktorom je už od výroby integrovaný štartér. Najčastejšie ju nájdete v stolových lampách alebo menších UV-C sterilizátoroch. Výmena prebieha jednoduchým zatlačením zdroja do objímky, v ktorej pevne drží vďaka mechanickým poistkám.

2G7

Na prvý pohľad pripomína päticu G23, no má jeden zásadný rozdiel – disponuje až štyrmi kolíkmi (4-pin) v jednom rade a neobsahuje interný štartér. Používa sa v svietidlách s externým elektronickým predradníkom, čo umožňuje napríklad stmievanie svetla. Výhodou je veľmi kompaktný rozmer a stabilný, rýchly štart.

2G11

Pätica so štyrmi kolíkmi v jednom rade, určená pre dlhé, ploché kompaktné žiarivky a výkonné UV-C lampy. Tento typ kombinuje vysoký svetelný výkon klasickej trubice s priestorovo úsporným jednostranným zapojením. Pri výmene sa kolíky zasunú do objímky a druhá strana trubice sa zvyčajne zacvakne do plastovej úchytky.

Špeciálne pätice pre UV-C a germicídne systémy

4P SE (4-Pin Single Ended)

Špeciálna štvorkolíková pätica umiestnená na jednom konci trubice, ktorá je štandardom pre UV-C systémy na dezinfekciu vody a vzduchu. Štyri kolíky usporiadané do kruhu umožňujú napájať obe elektródy trubice z jednej jedinej strany. Vďaka tomu môže byť celá zvyšná časť lampy ponorená hlboko vo vodotesnom puzdre filtrácie.

Nízkonapäťové a halogénové pätice (Miniatúrne kolíkové)

G4

Miniatúrna pätica s dvoma tenkými kolíkmi vzdialenými len 4 mm, fungujúca najčastejšie na bezpečnom napätí 12V. Používa sa pre malé bodové halogénové žiarovky v kuchynských linkách, podhľadoch či kúpeľňových skrinkách. Pri manipulácii si treba dať pozor na ohnutie kolíkov a žiarovku nikdy nechytajte holými prstami.

GX5.3

Veľmi rozšírená pätica pre smerové halogénové žiarovky typu MR16 (s reflektorom), opäť najčastejšie na napätie 12V. Vzdialenosť hrubších kolíkov je 5,3 mm a žiarovka sa do objímky iba mechanicky zatlačí. Je obľúbená v bodových svietidlách na cielené osvetlenie konkrétnych interiérových prvkov alebo výkladov.

G6.35 / GY6.35 / GZ6.35

Táto rodina pätíc s rozstupom kolíkov 6,35 mm sa líši drobnými mechanickými detailmi a hrúbkou kontaktov. Používajú sa pre výkonnejšie halogénové žiarovky v projektoroch, fotografických štúdiách alebo špeciálnych medicínskych prístrojoch. Písmená Y a Z označujú špecifické zárezy na tele žiarovky, ktoré bránia zámene nevhodného (napríliš horúceho) zdroja.

Vysokovýkonné pätice pre výbojky a divadelnú techniku

GY9.5 / GX9.5

Tieto pätice s rozstupom kolíkov 9,5 mm sú určené pre stredne výkonné štúdiové žiarovky a výbojky. Rozdiel medzi nimi spočíva v priemere a dĺžke kolíkov, čo slúži ako mechanický kľúč proti nesprávnemu zapojeniu. Sú mimoriadne populárne v efektových svetlách, klubových reflektoroch a divadelnej technike.

G22

Robustná dvojkolíková pätica určená pre vysokovýkonné metalhalogenidové výbojky a halogénové žiarovky s príkonom často nad 1000W. Svoje uplatnenie nachádza najmä v divadelných reflektoroch, televíznych štúdiách a filmovom osvetlení. Hrubé kolíky s rozstupom 22 mm bezpečne zvládajú vysoké prúdy a extrémne prevádzkové teploty.

G38

Obria pätica navrhnutá pre tie najvýkonnejšie svetelné zdroje, aké sa v scénickom a filmovom osvetlení používajú. Masívne kolíky sú od seba vzdialené až 38 mm, čo zaručuje bezpečný prenos enormného elektrického výkonu. Celá konštrukcia je prispôsobená tak, aby odolala vysokému teplu, ktoré tieto gigantické výbojky produkujú.

PGJX36

Moderná a vysoko sofistikovaná pätica s bajonetovým zámkom (tzv. Lock-it systém), vyvinutá pre špičkové metalhalogenidové výbojky. Vďaka tomuto dizajnu sa výbojka do reflektora nielen zasunie, ale aj pevne uzamkne pootočením. To zaručuje dokonalú polohu svetelného zdroja voči optike svietidla a minimalizuje prechodový odpor kontaktov.

Špeciálne priemyselné pätice (Menej bežné)

SFc-SFcX

Ide o špeciálne obojstranné (double-ended) pätice, kde sa kontakty nachádzajú na oboch koncoch výbojky, často s káblovými prívodmi alebo závitovými svorkami. Využívajú sa v priemyselných UV vytvrdzovacích systémoch alebo špeciálnych projektoroch. Písmeno X definuje drobnú rozmerovú modifikáciu dĺžky pätice pre konkrétny typ svietidla.

SFa-SFa

Podobne ako predchádzajúci typ, aj SFa predstavuje obojstranné zapojenie svetelného zdroja, pričom kolíky sú na oboch koncoch. Tieto pätice sa používajú pri vysokovýkonných xenonových alebo metalhalogenidových výbojkách s krátkym oblúkom. Zabezpečujú vynikajúce chladenie kontaktov a bezproblémové zapálenie výboja pomocou vysokonapäťového impulzu.

Ako správne vybrať typ pätice?

Výber správnej pätice žiarivky či výbojky je kľúčovým krokom pre zaistenie bezpečnej a spoľahlivej prevádzky celého svietidla. Nesprávny konektor môže viesť k poškodeniu kontaktov, skratu alebo k tomu, že nový svetelný zdroj do existujúceho systému vôbec nenainštalujete. Pri výbere sledujte:

Kompatibilitu so svietidlom

Každá pätica výbojky alebo trubice musí mechanicky aj elektricky presne zodpovedať technickej špecifikácii vášho svietidla. Výrobcovia používajú presné mechanické zámky a normované rozmery, ktoré zabraňujú nebezpečnej zámene nekompatibilných svetelných zdrojov. Pred nákupom preto vždy skontrolujte vyrazené označenie na pôvodnej nefunkčnej žiarovke.

Typ svetelného zdroja

Konštrukčné riešenie kontaktu sa zásadne líši podľa technológie, ktorú svietidlo využíva na generovanie svetla. Odlišné typy pätíc a napájacích konektorov preto využívajú:

• LED zdroje: Často vsádzajú na moderné, úsporné pätice s dôrazom na jednoduchú retrofítnu výmenu.

• Výbojky: Vyžadujú robustné, tepelne odolné priemyselné pätice (napr. E40, G22, PGJX36) kvôli vysokým prúdom.

• Žiarivky: Využívajú tradičné dvojkolíkové (G5, G13) alebo štvorkolíkové (2G11) nástrčné systémy.

• Halogénové lampy: Sú charakteristické miniatúrnymi kolíkovými päticami (G4, GX5.3) pre bodové osvetlenie.

Výkon a napájanie

Pri výbere nového zdroja nestčí pozerať len na samotný závit, ale aj na elektrické zapojenie okruhu. Mnohé vysokovýkonné metalhalogenidové výbojky a priemyselné svetelné zdroje nemôžete pripojiť priamo do siete, pretože pre svoj štart a stabilný chod bezpodmienečne vyžadujú:

• elektronický alebo magnetický predradník na reguláciu prúdu,

• vysokonapäťový zapaľovač pre počiatočný zápal elektrického oblúka,

• špecifické napájanie (napríklad nízkonapäťové 12V systémy vs. priemyselné 400V okruhy).

Rozmery

Správny typ pätice je len polovicou úspechu; druhou sú fyzické rozmery samotného telesa. Najmä pri technických a uzavretých priemyselných aplikáciách (napr. prachotesné svietidlá či UV-C sterilizátory) sú kritickými parametrami:

• celková dĺžka zdroja vrátane kontaktov,

• priemer sklenenej banky alebo trubice,

• reálny voľný priestor vo svietidle s ohľadom na odvod tepla a reflexné paraboly.

Najčastejšie chyby pri výbere pätice

Zámena E27 a E40

Ide o klasický omyl pri nákupe silnejších žiaroviek a výbojok. Aj keď ide v oboch prípadoch o skrutkovacie Edisonove závity, pätica E40 (tzv. Goliáš) má priemer až 40 mm a je určená pre ťažké priemyselné výbojky, zatiaľ čo klasická pätica E27 má priemer iba 27 mm. Tieto dva typy nie sú bez špeciálneho adaptéra kompatibilné a zámene bráni aj odlišné napájacie napätie.

Ignorovanie typu predradníka

Nákup výbojky len na základe vizuálnej zhody pätice bez kontroly predradného systému je kritická chyba. Nie všetky vysokotlakové výbojky dokážu fungovať s každým predradníkom na trhu - sodíkové, ortuťové a metalhalogenidové výbojky majú odlišné elektrické charakteristiky. Použitie nesprávnej kombinácie spôsobí, že zdroj buď vôbec nenaštartuje, alebo sa v priebehu pár minút nenávratne poškodí.

Nesprávny výkon

Každé priemyselné aj domáce svietidlo má výrobcom presne stanovený maximálny povolený príkon (W). Ak do svietidla osadíte zdroj s vyšším výkonom, než na aký je dimenzovaná objímka a elektroinštalácia, riskujete extrémne prehrievanie, roztavenie plastových častí a v najhoršom prípade požiar. Pri výbojkách navyše hrozí preťaženie a zničenie drahého predradníka.

Nesprávny typ žiarivky

Mnoho zákazníkov nakupuje náhradné trubice len na základe dĺžky, čo je pri lineárnych žiarivkách zavádzajúce. Moderné, tenšie žiarivky T5 využívajú päticu G5 (rozstup kolíkov 5 mm), zatiaľ čo staršie, hrubšie trubice T8 používajú päticu G13 (rozstup kolíkov 13 mm). Tieto systémy majú okrem odlišných pätíc aj úplne iné prevádzkové prúdy, takže sú vzájomne nezameniteľné.

Prečo je správna pätica dôležitá?

Správna pätica zabezpečuje:

• bezpečnú prevádzku,
• kompatibilitu,
• správny výkon,
• dlhú životnosť systému.

Nesprávna kombinácia môže viesť k:

• poškodeniu svietidla,
• nefunkčnosti,
• prehrievaniu,
• nižšej životnosti.

Profesionálne výbojky a technické zdroje

Kvalitné výbojky a technické svetelné zdroje sú dostupné v rôznych typoch pätíc pre:

• priemysel,
• športoviská,
• sklady,
• technické aplikácie,
• komerčné osvetlenie.

Správny výber pätice je základom spoľahlivého osvetlenia.

Záver

Typ pätice je jeden z najdôležitejších parametrov pri výbere výbojky, žiarivky alebo technického svetelného zdroja. Rozdiel medzi E27 a E40 nie je iba vo veľkosti závitu, ale aj v type použitia a výkone.

Ak vyberáte profesionálne svetelné zdroje pre priemyselné alebo technické aplikácie, správna kompatibilita pätice je kľúčová pre bezpečnú a efektívnu prevádzku.

FAQ – Často kladené otázky

Aký je rozdiel medzi E27 a E40?

E27 má priemer závitu 27 mm a používa sa najmä v domácnostiach, E40 má 40 mm a využíva sa v priemyselných výbojkách.

Ktorá pätica sa používa pri priemyselných výbojkách?

Najčastejšie E40, ale aj RX7s, G12 alebo Fc2.

Aká pätica sa používa pri T8 žiarivkách?

T8 žiarivky používajú päticu G13.

Sú E27 a E40 kompatibilné?

Nie. Ide o rozdielne rozmery a typy použitia.

Prečo je správny typ pätice dôležitý?

Zabezpečuje kompatibilitu, bezpečnú prevádzku a správne fungovanie svetelného zdroja.
